일러스트레이터에서 점선 그리는 방법 - Dashed Line





이번 포스팅에서는 일러스트레이터에서 점선을 그리는 방법을 알아보겠습니다.



점선을 그리기 위해서는 먼저 점선을 어떻게 만들어낼지를 고민해 보는 것이 중요합니다.

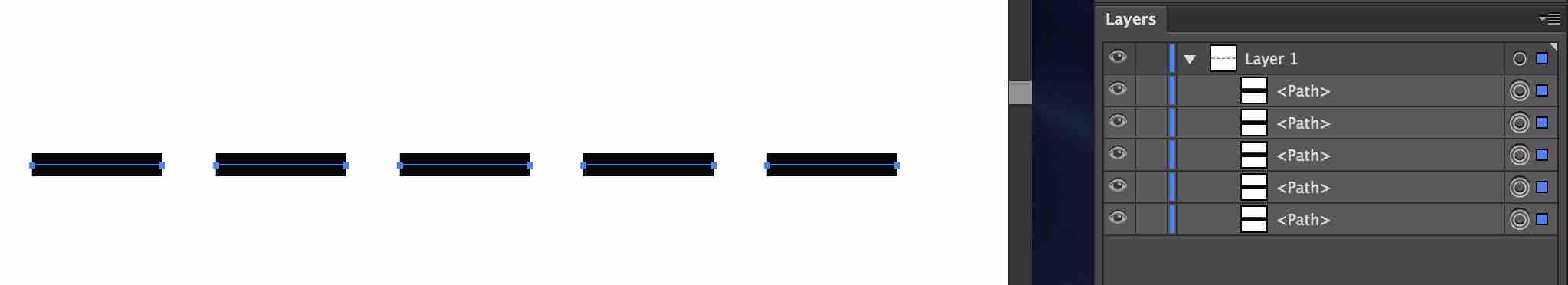

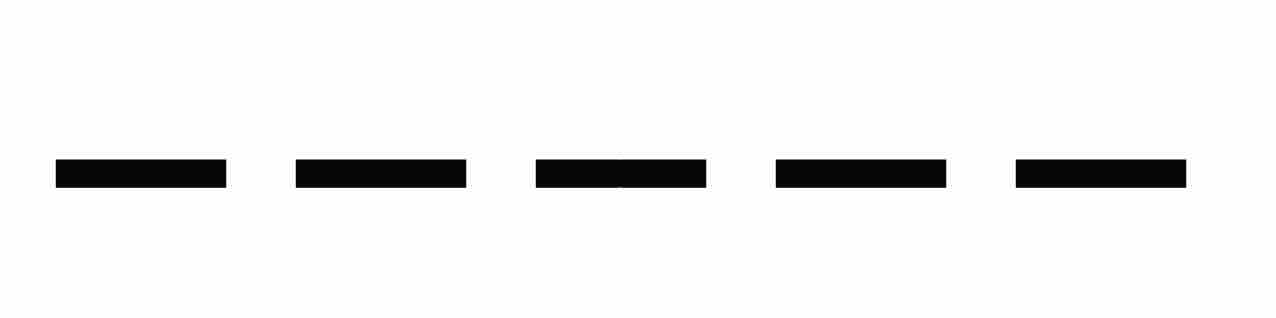

아래 예제처럼 같은 길이의 선을 일정한 간격으로 나열할 수도 있을 것입니다.

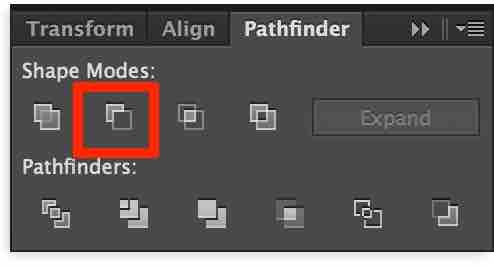

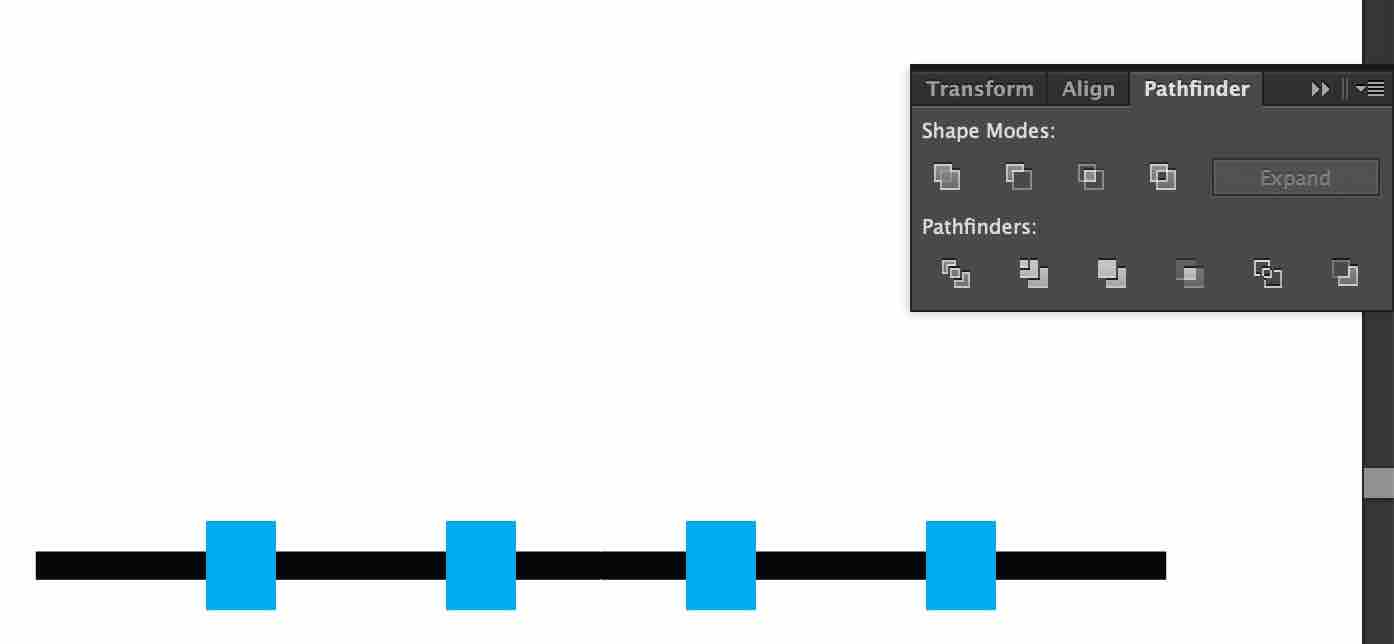

또는, 선 모양의 직사각형을 그린 뒤 그 위에 여러 개의 직사각형을 일정한 간격으로 나열하고, 패스파인더(Pathfinder) 기능을 사용하여 여러 개의 직사각형을 잘라낼 수도 있을 것입니다.



하지만 굳이 위 과정을 거치지 않더라도, 일러스트레이터에서는 점선을 바로 그릴 수 있는 더욱 간편한 기능을 제공합니다.

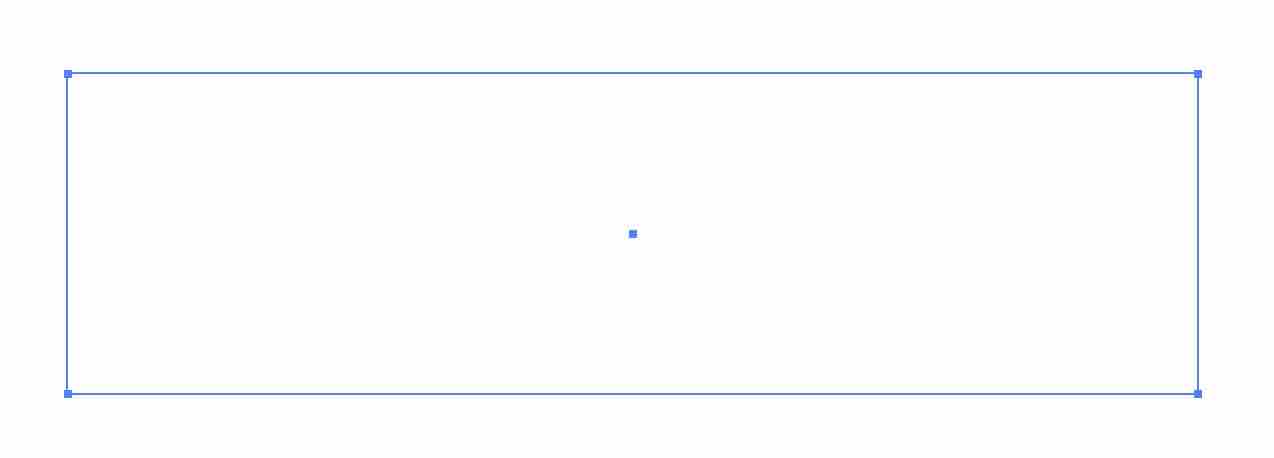

먼저 직사각형을 그립니다.

채우기(Fill)를 '없음'으로 바꿉니다.





스트로크(Stroke)를 선택합니다.





현재는 스트로크가 '없음'으로 설정된 상태입니다.

스트로크 값을 5pt로 설정합니다.





5pt짜리 스트로크가 생겼습니다.

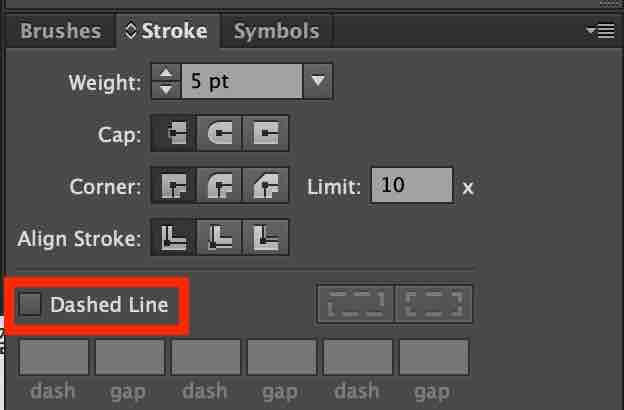

스트로크 메뉴에서 [Dashed Line] 옵션에 체크합니다.

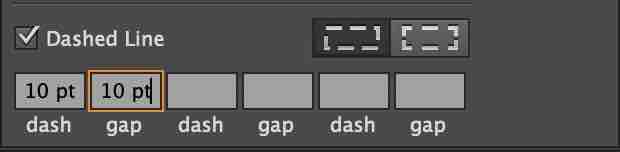

첫 번째 dash 칸과 gap 칸에 각각 10pt 입력해 보겠습니다.





10pt 크기의 dash가 10pt 크기의 간격으로 점선이 생겼습니다.

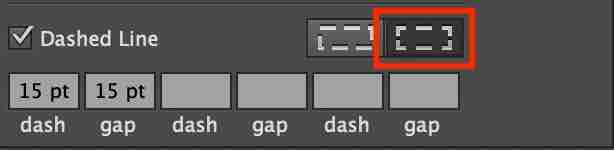

이번에는 dash와 gap을 15pt로 바꾸어 보고 모서리 점선 방식을 변경해 보겠습니다.

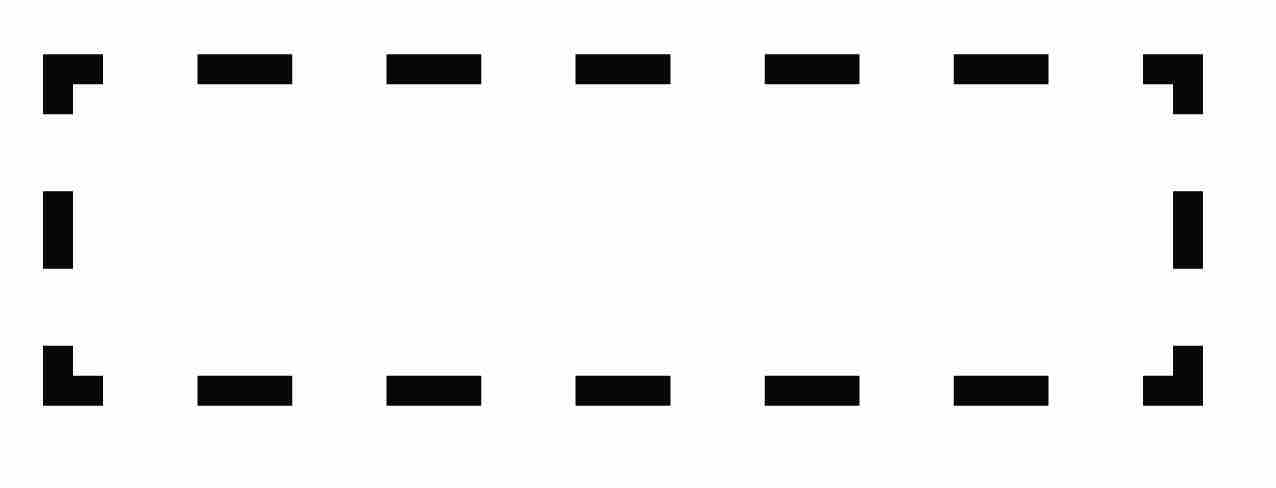

변경 후에는 모서리에 'ㄱ' 또는 'ㄴ' 모양으로 스트로크가 생기게 됩니다.

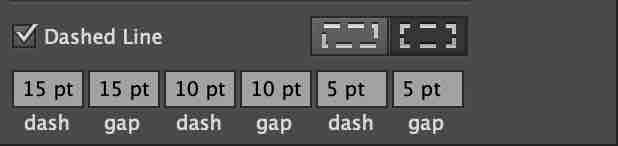

이번에는 dash와 gap에 15, 15, 10, 10, 5, 5를 입력해 보겠습니다.

즉,

15pt 크기의 dash를 그리고 15pt 크기의 간격을 띄운 다음,

10pt 크기의 dash를 그리고 10pt 크기의 간격을 띄우고,

5pt 크기의 dash를 그리고 5pt 크기의 간격을 띄우겠다는 뜻입니다.





그 결과 다소 신기한 형태의 점선이 그려진 것을 알 수 있습니다.







* 이 글은 Adobe Illustrator CS6 버전을 기준으로 작성하였습니다.
