일러스트레이터에서 개체 결합하는 방법 - 패스파인더(Pathfinder) (2)





이번 포스팅에서는 지난 포스팅에 이어 패스파인더(Pathfinder) 기능을 사용하여 오브젝트(개체)를 결합하는 방법을 알아보겠습니다.



패스파인더 패널 실행하기

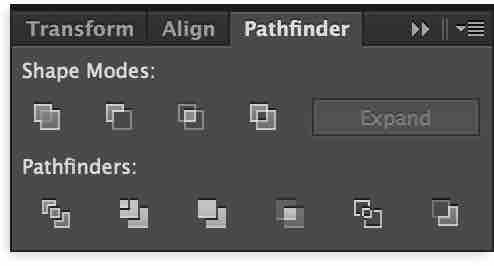

화면 오른쪽에서 패스파인더 아이콘을 찾거나, 상단 메뉴에서 [Window]-[Pathfinder]를 선택하면 패스파인더 패널이 실행됩니다.





1-3. 교차 영역(Intersect)

[교차 영역]은 말 그대로 오브젝트들이 공통으로 가지고 있는 부분(즉, 교집합)만을 남기고 나머지는 제외하는 역할을 합니다.



아래 두 오브젝트를 선택하고 [교차 영역]을 선택해 보겠습니다.





두 오브젝트의 교집합 부분만이 남았습니다. 또한, 녹색 오브젝트가 위에 있기 때문에 교집합 부분의 색상은 녹색으로 지정되었습니다.

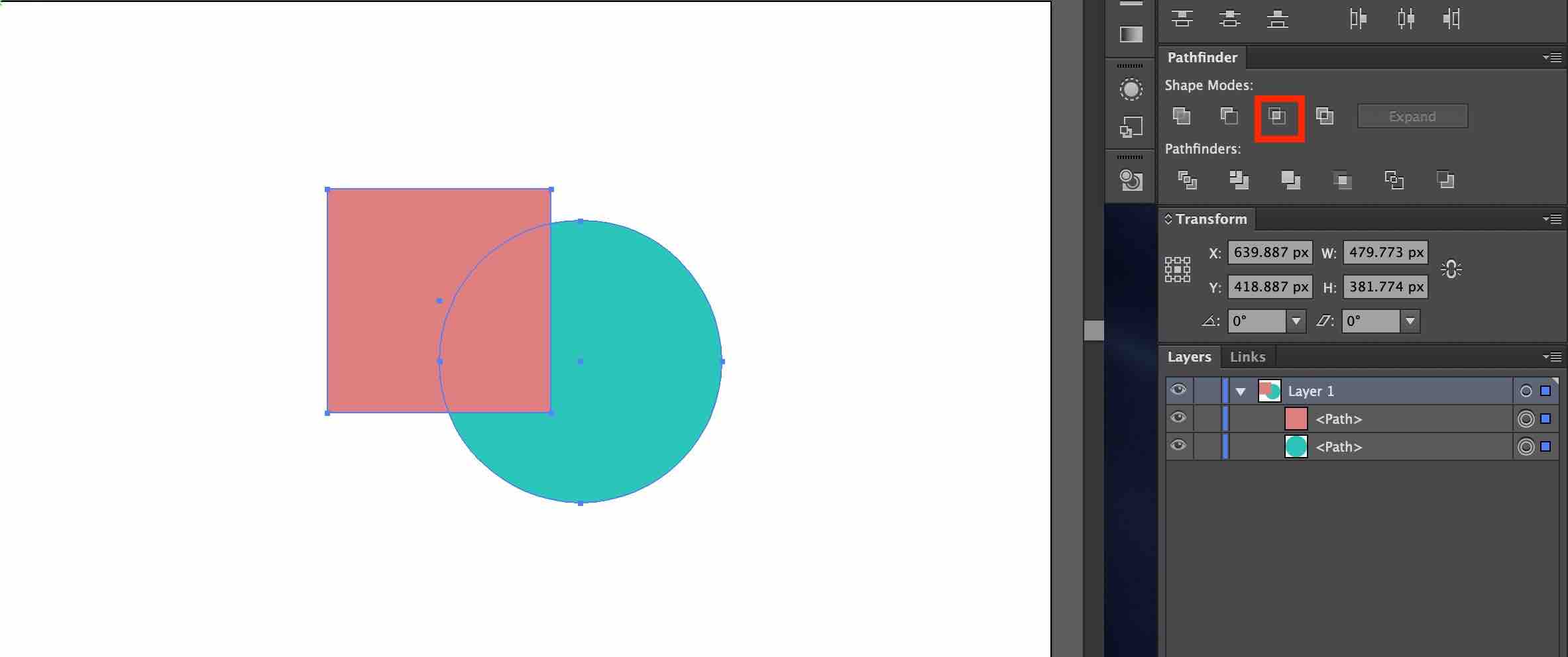

이번에는 빨간색 오브젝트를 위에 위치한 다음 [교차 영역]을 선택해 보겠습니다.





이번에는 빨간색 교집합 부분이 남아 있는 것을 알 수 있습니다.





이번에는 원래 상태로 돌아와서 다시 두 오브젝트를 선택한 다음 Alt(윈도우) 또는 옵션(맥) 키를 누른 채 [교차 영역]을 선택해 보겠습니다.

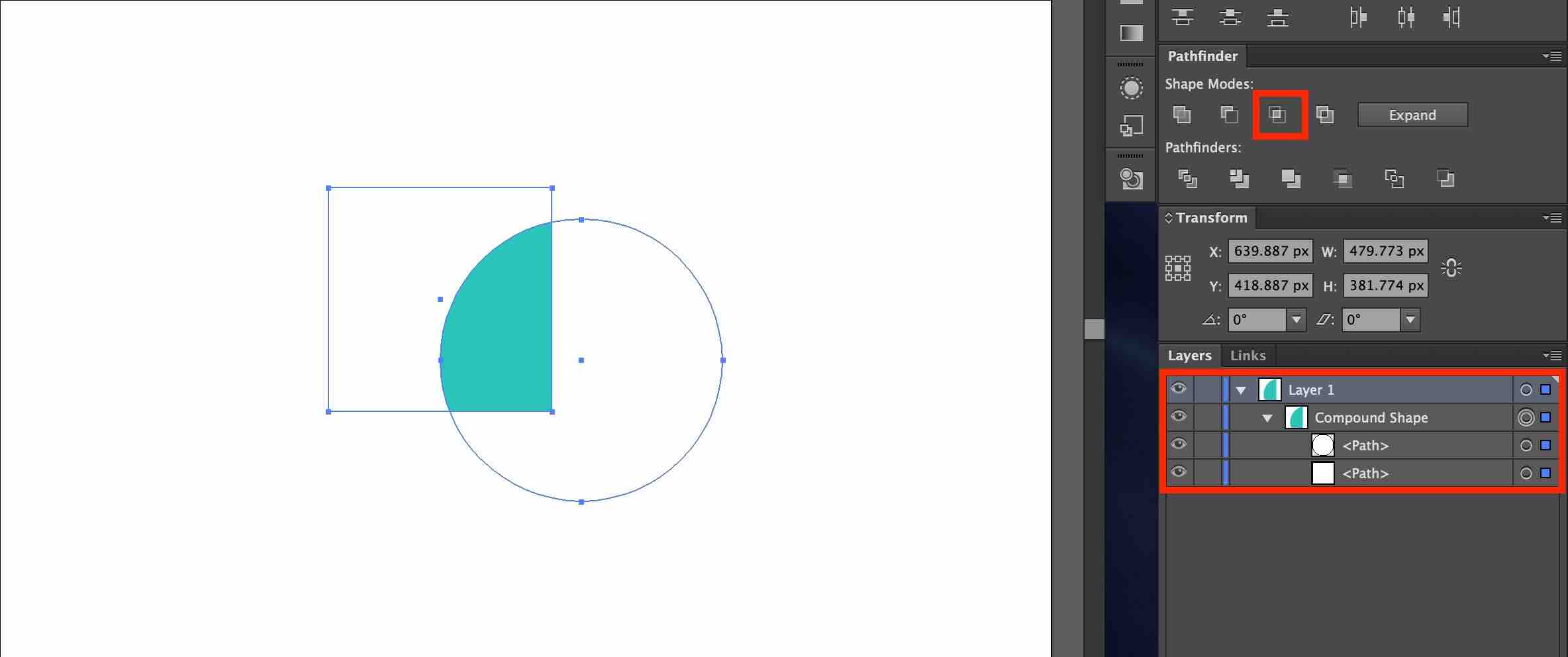

그러자 컴파운드 패스가 만들어졌습니다.





컴파운드 패스 상태에서는 각 오브젝트의 위치를 조정하여 교집합 부분의 형태를 변경하는 것이 가능해집니다.





1-4. 교차 영역 제외(Exclude)

[교차 영역 제외]는 [교차 영역]의 반대 기능을 합니다. 즉, 교집합 부분을 제외하고 나머지 부분만 남게 됩니다.

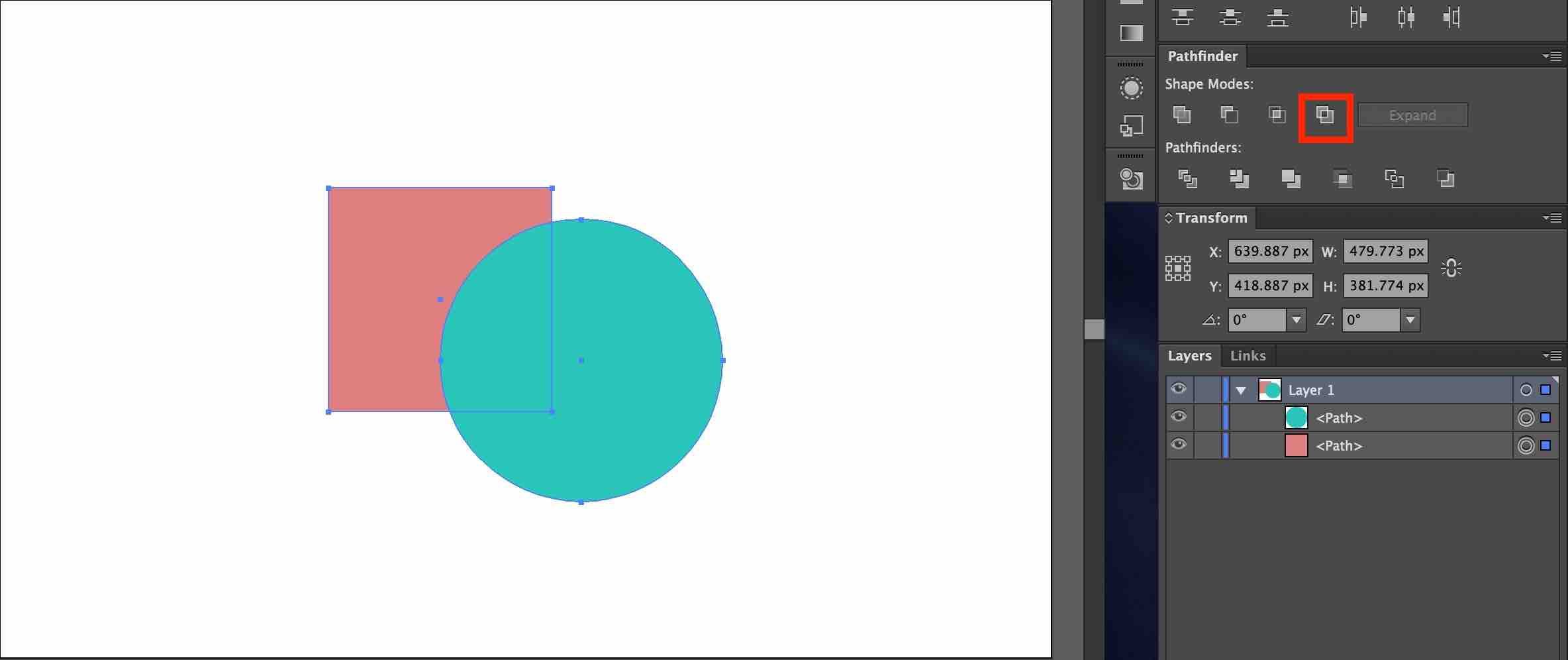

아래 두 오브젝트를 선택하고 [교차 영역 제외]를 선택해 보겠습니다.





교집합 부분이 제외되고, 빨간색 오브젝트도 녹색으로 변했습니다. 이는 녹색 오브젝트가 위에 위치했기 때문입니다.

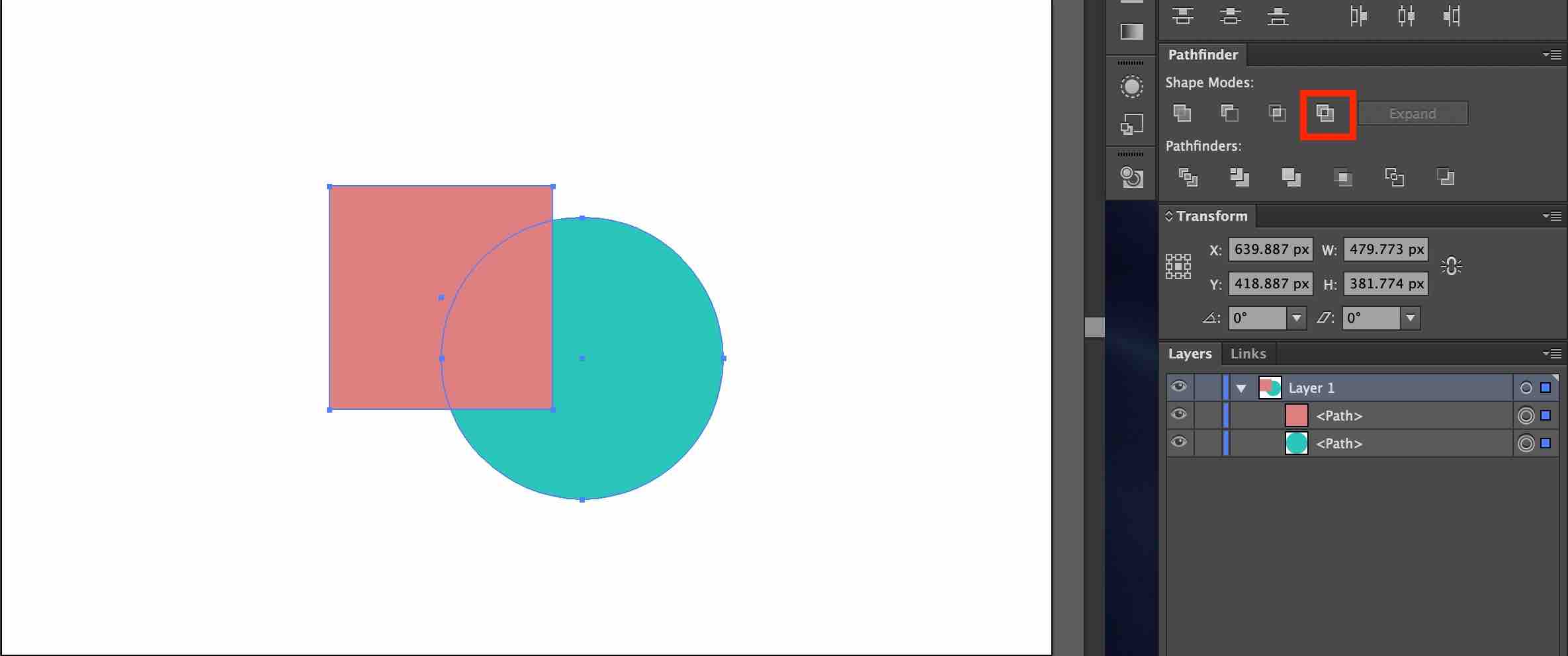

이번에는 빨간색 오브젝트를 위에 위치한 다음 [교차 영역 제외]를 선택해 보겠습니다.





교집합 부분을 제외한 채 녹색 오브젝트가 빨간색으로 바뀌었습니다.

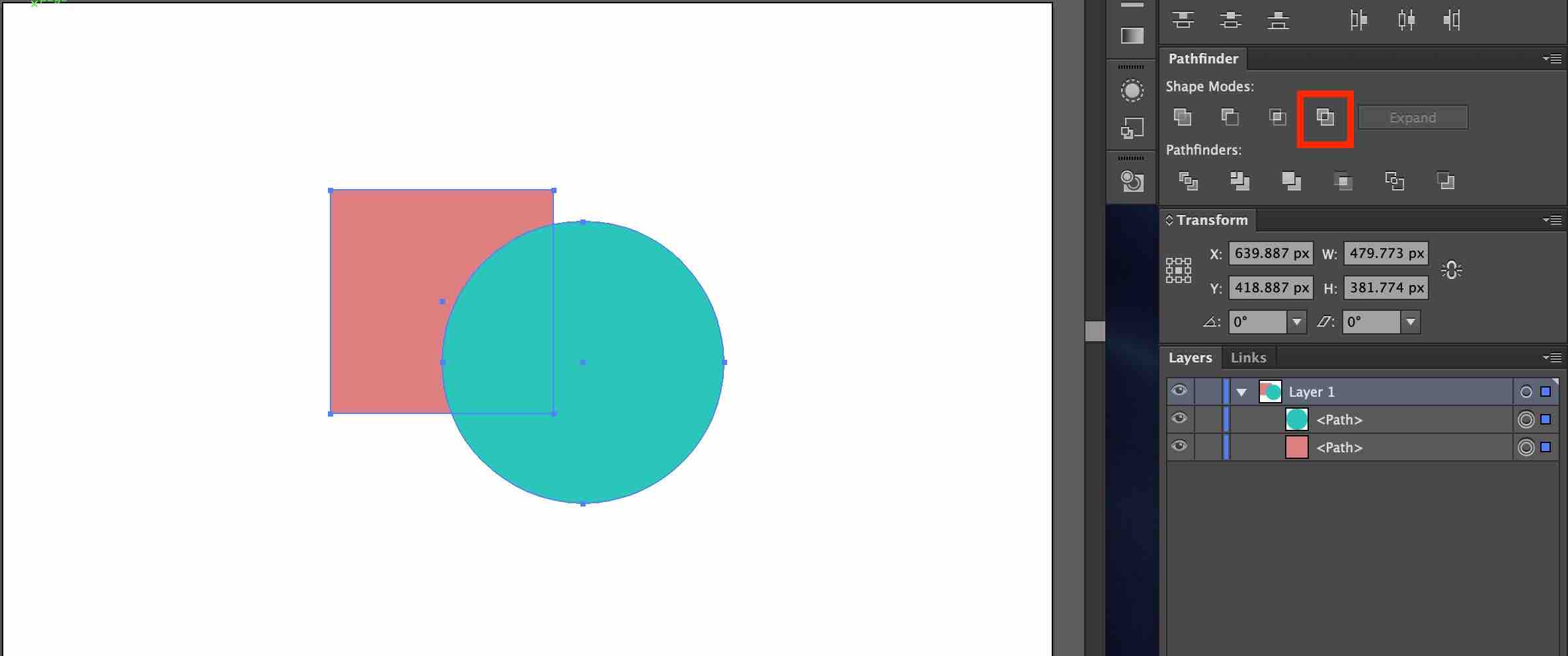

다시 원래 상태로 돌아와서 이번에는 Alt(윈도우) 또는 옵션(맥) 키를 누른 채 [교차 영역 제외]를 선택해 보겠습니다.

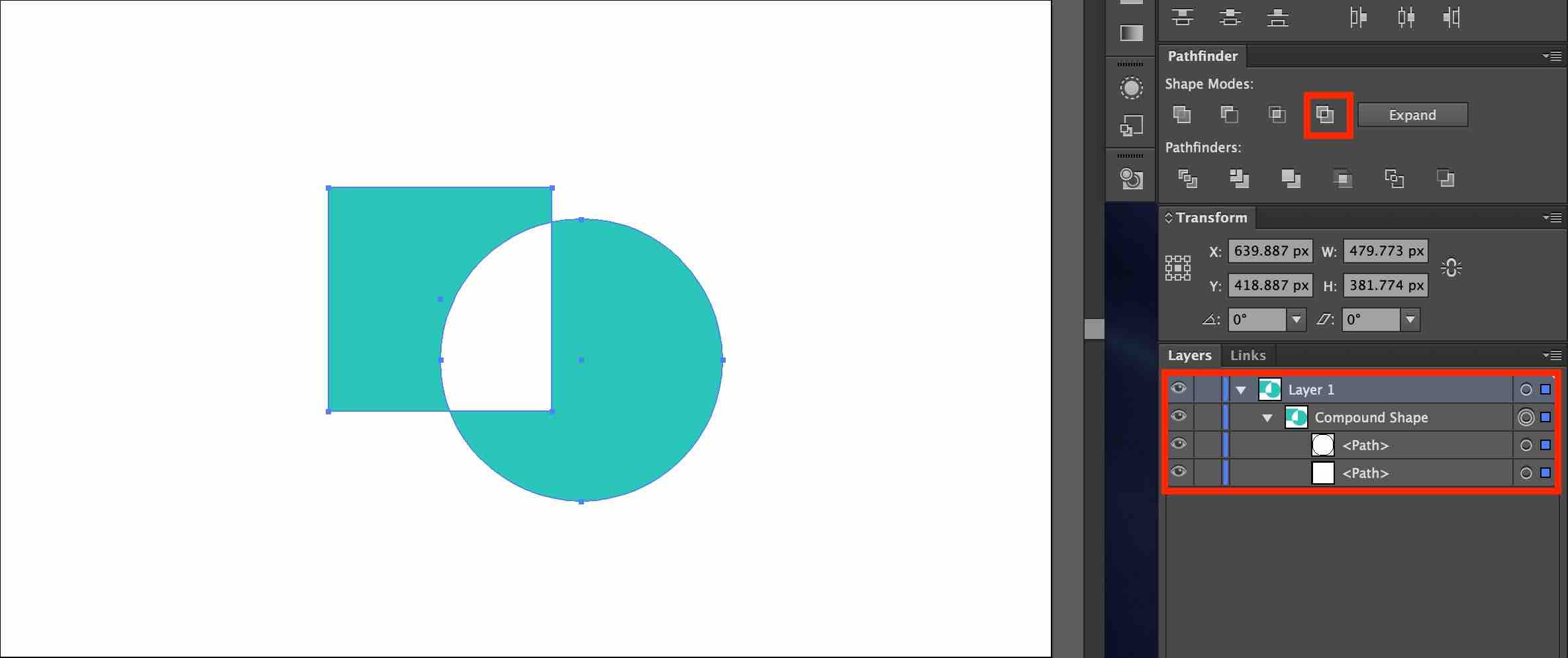

교집합 부분이 제외된 컴파운드 패스가 만들어졌습니다.

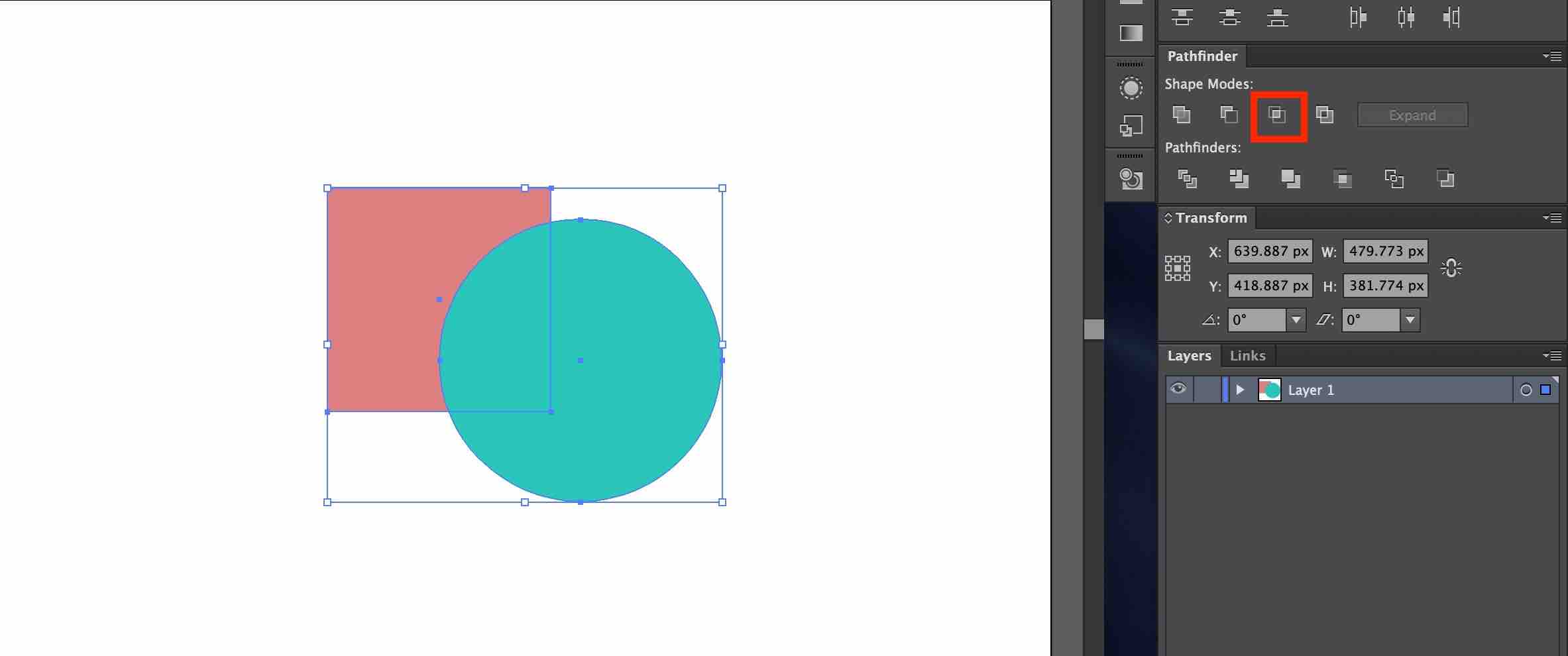

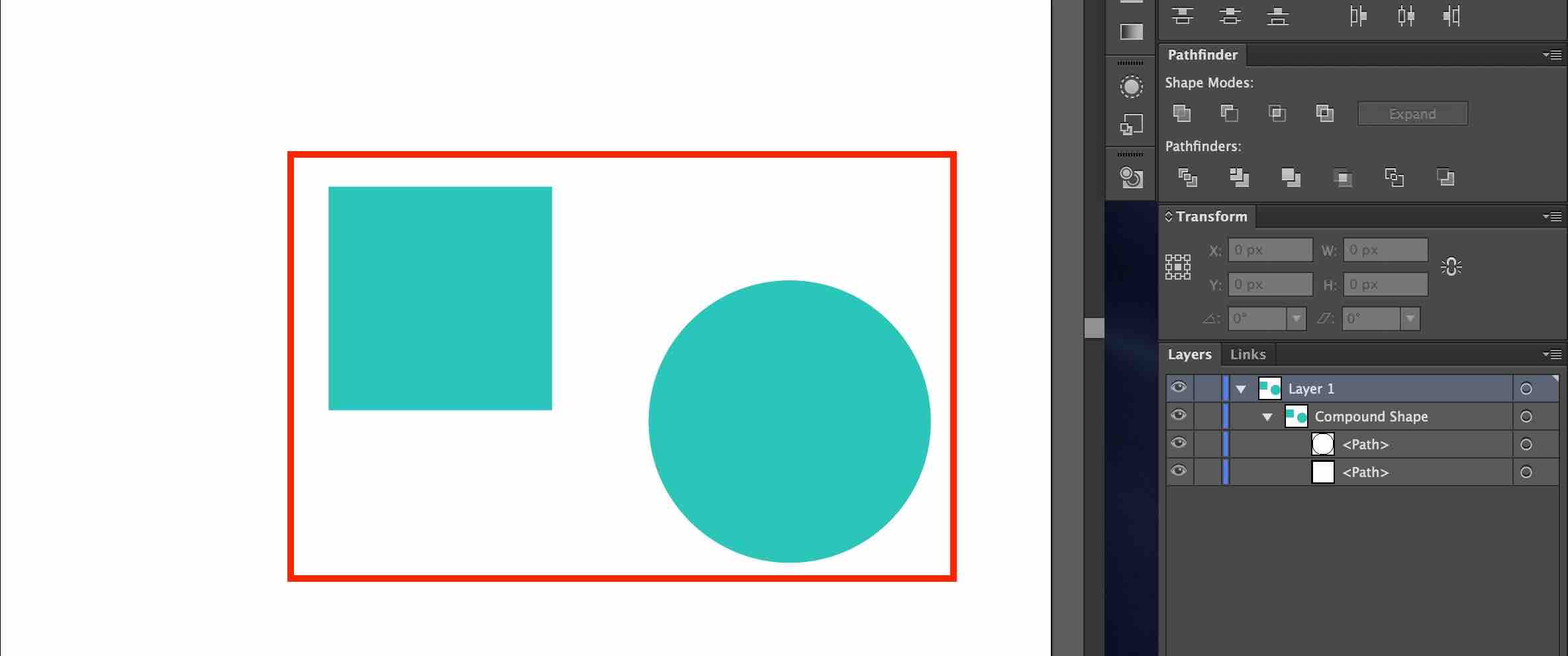

컴파운드 패스이기 때문에 두 오브젝트를 분리하는 것도 가능합니다.





또한, 제외할 영역의 모양을 조정하는 것도 가능합니다.





패스파인더 효과에 대한 나머지 설명은 다음 포스팅으로 이어집니다.











* 이 포스팅은 Adobe Illustrator CS6 버전을 기준으로 작성하였습니다.
